Пускатели электромагнитные серии ПММ, ПММС
Общие сведения
- Пускатели предназначены для пуска, останова и реверса, а также для осуществления тепловой защиты от недопустимых перегрузок и нулевой защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором, работающих в корабельных электрических установках при номинальном напряжении 127 В, 220 В, 380 В, частоте 50 Гц.
- Пускатели выпускаются под надзором Морского Регистра Судоходства и предназначены для применения на объектах Министерства обороны.
- Пускатели серии ПММ изготавливаются согласно ТУ 3427-005-73614491-2016.
Пускатели обеспечивают надежную и устойчивую работу в следующих условиях:
- температура окружающей среды от минус 40 до плюс 40 °С для пускателей климатического исполнения М3 и от минус 40 до плюс 45 °С для климатического исполнения ОМ5;
- относительная влажность воздуха до 98 % при температуре 35 °С;
- допускается работа пускателя при температуре 60 °С в течение двух часов 5 раз в году;
- давление окружающей среды 80-203 кПа (600-1520 мм рт.ст.);
- окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
- при качке с амплитудой ±45° с периодом 7-9 с;
- при длительных (без ограничения времени) наклонах в любых направлениях до ±15°;
- при кратковременных (в течение 3 мин) наклонах в любых направлениях до ±45°;
- рабочее положение в пространстве – крепление на вертикальной плоскости.
Структура условного обозначения пускателей
| П | М | М | С | Х | Х | Х | Х | Х | Х |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 — Пускатель
2 — Магнитный
3 — Морской
4 — Специальный (указывается при наличии данного исполнения)
5 — Индекс обозначения величины:
- 1 – первая
- 2 – вторая
- 3 – третья
- 4 – четвертая
6 — Индекс обозначения исполнения по степени защиты:
- 0 – открытое без кожуха (IP00)
- 1 – брызгозащищенное (IP54)
- 2 – водозащищенное (IP55)
7 — Исполнение по назначению:
- 1 – нереверсивный
- 2 – реверсивный
8 — Исполнение по виду комплектующих элементов:
- 0 – без кнопок управления, предохранителей в цепи управления; без пакетного переключателя;
- 1 – со встроенными предохранителями в цепи управления;
- 2 – со встроенными кнопками управления;
- 3 – со встроенными кнопками управления и пакетным переключателем;
- 4 – со встроенными предохранителями и пакетным переключателем;
- 5 – со встроенными предохранителями и кнопками управления;
9 — Климатическое исполнение М, ОМ
10 — Категория размещения (3, 5)
Классификация пускателей серии ПММ, ПММC
| Величина пускателя | Номинальный ток, А | Степень защиты | По виду комплектующих элементов | Индексы обозначений пускателей | |
| нереверсивных | реверсивных | ||||
| 1 | 25 | IP00 | ПММ1010 | ПММ1020 | |
| ПММC1010 | ПММC1020 | ||||
| IP54 (брызгозащищенное исполнение) | с предохранителями | ПММ1111 | ПММ1121 | ||
| ПММC1111 | ПММC1121 | ||||
| с кнопками управления | ПММ1112 | ПММ1122 | |||
| ПММC1112 | ПММC1122 | ||||
| с кнопками управления и пакетным переключателем | ПММ1113 | ПММ1123 | |||
| ПММC1113 | ПММC1123 | ||||
| с предохранителями и пакетным переключателем | ПММ1114 | ПММ1124 | |||
| ПММC1114 | ПММC1124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПММ1211 | ПММ1221 | ||
| ПММC1211 | ПММC1221 | ||||
| с кнопками управления | ПММ1212 | ПММ1222 | |||
| ПММC1212 | ПММC1222 | ||||
| с кнопками управления и пакетным переключателем | ПММ1213 | ПММ1223 | |||
| ПММC1213 | ПММC1223 | ||||
| с предохранителями и пакетным переключателем | ПММ1214 | ПММ1224 | |||
| ПММC1214 | ПММC1224 | ||||
| 2 | 50 | IP00 | ПММ2010 | ПММ2020 | |
| ПММC2010 | ПММC2020 | ||||
| IP54 (брызгозащищенное исполнение) | с предохранителями | ПММ2111 | ПММ2121 | ||
| ПММC2111 | ПММC2121 | ||||
| с кнопками управления | ПММ2112 | ПММ2122 | |||
| ПММC2112 | ПММC2122 | ||||
| с кнопками управления и пакетным переключателем | ПММ2113 | ПММ2123 | |||
| ПММC2113 | ПММC2123 | ||||
| с предохранителями и пакетным переключателем | ПММ2114 | ПММ2124 | |||
| ПММC2114 | ПММC2124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПММ2211 | ПММ2221 | ||
| ПММC2211 | ПММC2221 | ||||
| с кнопками управления | ПММ2212 | ПММ2222 | |||
| ПММC2212 | ПММC2222 | ||||
| с кнопками управления и пакетным переключателем | ПММ2213 | ПММ2223 | |||
| ПММC2213 | ПММC2223 | ||||
| с предохранителями и пакетным переключателем | ПММ2214 | ПММ2224 | |||
| ПММC2214 | ПММC2224 | ||||
| 3 | 100 | IP00 | ПММ3010 | ПММ3020 | |
| ПММC3010 | ПММC3020 | ||||
| IP54 (брызгозащищ. исполнение) | с предохранителями | ПММ3111 | ПММ3121 | ||
| ПММC3111 | ПММC3121 | ||||
| с кнопками управления | ПММ3112 | ПММ3122 | |||
| ПММC3112 | ПММC3122 | ||||
| с кнопками управления и пакетным переключателем | ПММ3113 | ПММ3123 | |||
| ПММC3113 | ПММC3123 | ||||
| с предохранителями и пакетным переключателем | ПММ3114 | ПММ3124 | |||
| ПММC3114 | ПММC3124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПММ3211 | ПММ3221 | ||
| ПММC3211 | ПММC3221 | ||||
| с кнопками управления | ПММ3212 | ПММ3222 | |||
| ПММC3212 | ПММC3222 | ||||
| с кнопками управления и пакетным переключателем | ПММ3213 | ПММ3223 | |||
| ПММC3213 | ПММC3223 | ||||
| с предохранителями и пакетным переключателем | ПММ3214 | ПММ3224 | |||
| ПММC3214 | ПММC3224 | ||||
| 4 | 150 | IP00 | ПММ4010 | ПММ4020 | |
| ПММC4010 | ПММC4020 | ||||
| IP54 (брызгозащищенное исполнение) | с предохранителями | ПММ4111 | ПММ4121 | ||
| ПММC4111 | ПММC4121 | ||||
| с кнопками управления | ПММ4112 | ПММ4122 | |||
| ПММC4112 | ПММC4122 | ||||
| с кнопками управления и пакетным переключателем | ПММ4113 | ПММ4123 | |||
| ПММC4113 | ПММC4123 | ||||
| с предохранителями и пакетным переключателем | ПММ4114 | ПММ4124 | |||
| ПММC4114 | ПММC4124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПММ4211 | ПММ4221 | ||
| ПММC4211 | ПММC4221 | ||||
| с кнопками управления | ПММ4212 | ПММ4222 | |||
| ПММC4212 | ПММC4222 | ||||
| с кнопками управления и пакетным переключателем | ПММ4213 | ПММ4223 | |||
| ПММC4213 | ПММC4223 | ||||
| с предохранителями и пакетным переключателем | ПММ4214 | ПММ4224 | |||
| ПММC4214 | ПММC4224 | ||||
Количество свободных контактов вспомогательной цепи
| Величина пускателя | Исполнение пускателей | Число и типы свободных неударостойких контактов вспомогательной цепи | ||||
| клиновых | мостиковых | |||||
| замыкающих | замыкающих | размыкающих | ||||
| ПММ; | ПММ | ПММC | ПММ | ПММC | ||
| ПММC | ||||||
| 1 | нереверсивное | — | — | — | — | — |
| — | 1 | 1 | — | — | ||
| — | — | — | 1 | 1 | ||
| реверсивное | — | — | — | — | — | |
| — | 2 | 2 | — | — | ||
| — | — | — | 2 | 2 | ||
| 2 | нереверсивное | — | — | — | — | — |
| — | 1 | 1 | — | — | ||
| — | — | — | 1 | 1 | ||
| — | 1 | 1 | 1 | 1 | ||
| — | 2 | 2 | — | — | ||
| — | — | — | 2 | 2 | ||
| реверсивное | 2 | 2 | 2 | 2 | 2 | |
| 3 | нереверсивное | — | 1 | 1 | 1 | 1 |
| — | 2 | — | — | — | ||
| — | — | — | 2 | — | ||
| реверсивное | 2 | 2 | 2 | 2 | 2 | |
| 4 | нереверсивное | — | 1 | 1 | 1 | 1 |
| — | 2 | — | — | — | ||
| — | — | — | 2 | — | ||
| реверсивное | 2 | 2 | 2 | 2 | 2 | |
Технические характеристики
| Величина пускателя | Номинальный ток, А | Допустимый пусковой ток, А | Допустимый рабочий ток кратковременного режима, А | ||
| в оболочке | открытое исполнение | 30 мин | 5 мин | ||
| Исполнение М3 | |||||
| 1 | 22,5 | 25 | 175 | 30 | 35 |
| 2 | 45 | 50 | 350 | 70 | 85 |
| 3 | 90 | 100 | 700 | 100 | 100 |
| 4 | 135 | 150 | 1050 | 150 | 150 |
| Исполнение ОМ5 | |||||
| 1 | 17 | 19 | 133 | 22,5 | 25,5 |
| 2 | 34 | 38 | 266 | 51 | 64,5 |
| 3 | 68 | 75 | 525 | 75 | 75 |
| 4 | 115 | 130 | 910 | 130 | 130 |
Номинальный ток несрабатывания реле для пускателей исполнения М3
| Номинальный ток несрабатывания реле при нулевом положении регулятора уставки, А | Диапазон регулирования | Тип реле климатического исполнения М3 | ||||||||
| номинального тока несрабатывания реле пускателей, А | для пускателей | |||||||||
| климатического исполнения М3 | ||||||||||
| открытого | закрытого | 1 | 2 | 3 | 4 | |||||
| исполнения | исполнения | величина | величина | величина | величина | |||||
| 1,75 | 1,5 | — | 2 | 1,4 | — | 1,9 | ТРТ111 | — | — | — |
| 2,5 | 2,1 | — | 2,9 | 2 | — | 2,7 | ТРТ112 | — | — | — |
| 3,5 | 3 | — | 4 | 2,8 | — | 3,8 | ТРТ113 | — | — | — |
| 5 | 4,3 | — | 5,8 | 4 | — | 5,4 | ТРТ114 | — | — | — |
| 7 | 6 | — | 8 | 5,6 | — | 7,6 | ТРТ115 | — | — | — |
| 9 | 7,7 | — | 10,5 | 7,2 | — | 9,9 | ТРТ121 | — | — | — |
| 11,5 | 9,8 | — | 13 | 9,1 | — | 12,5 | ТРТ122 | — | — | — |
| 14,5 | 12,4 | — | 16,6 | 11,7 | — | 15,8 | ТРТ131 | ТРТ131 | — | — |
| 18 | 15,3 | — | 21 | 14,5 | — | 19,6 | ТРТ132* | ТРТ132 | — | — |
| 22 | 18,7 | — | 26 | 17,8 | — | 24 | ТРТ133* | ТРТ133 | — | — |
| 28 | 23,8 | — | 32 | 22,5 | — | 30,5 | — | ТРТ134 | ТРТ134 | — |
| 35 | 29,8 | — | 40 | 28,2 | — | 38,2 | — | ТРТ135* | ТРТ135 | — |
| 45 | 38,3 | — | 51,7 | 36,2 | — | 49,3 | — | ТРТ136* | ТРТ136 | — |
| 56 | 47,6 | — | 64,4 | 45 | — | 61 | — | — | ТРТ137 | ТРТ137 |
| 71 | 60,4 | — | 81,6 | 57,5 | — | 77 | — | — | ТРТ138* | ТРТ138 |
| 90 | 76,5 | — | 103,6 | 72,5 | — | 99 | — | — | ТРТ139* | ТРТ139 |
| 110 | 93,5 | — | 126,5 | 88,5 | — | 120 | — | — | — | ТРТ141* |
| 140 | 119 | — | 161 | 113 | — | 135 | — | — | — | ТРТ142* |
Номинальный ток несрабатывания реле для пускателя исполнения ОМ5
| Номинальный ток несрабатывания реле при нулевом положении регулятора уставки, А | Диапазон регулирования | Тип реле климатического исполнения ТМ3 | ||||
| номинального тока несрабатывания реле пускателей, А | для пускателей | |||||
| климатического исполнения М3 | ||||||
| открытого | закрытого | 1 | 2 | 3 | 4 | |
| исполнения | исполнения | величина | величина | величина | величина | |
| 1,75 | 1,5 – 2,0 | 1,4 – 1,8 | ТРТ111 | — | — | — |
| 2,5 | 2,1 – 2,9 | 1,9 – 2,6 | ТРТ112 | — | — | — |
| 3,5 | 3,0 – 4,0 | 2,7 – 3,7 | ТРТ113 | — | — | — |
| 5 | 4,3 – 5,8 | 3,9 – 5,3 | ТРТ114 | — | — | — |
| 7 | 6,0 – 8,0 | 5,5 – 7,3 | ТРТ115 | — | — | — |
| 9 | 7,7 – 10,5 | 7,2 – 9,7 | ТРТ121 | — | — | — |
| 11,5 | 9,8 – 13,0 | 8,9 – 12,1 | ТРТ122 | — | — | — |
| 14,5 | 12,4 – 16,6 | 11,4 – 15,4 | ТРТ131 | ТРТ131 | — | — |
| 18 | 15,3 – 21,0 | 14,0 – 19,0 | ТРТ132* | ТРТ132 | — | — |
| 22 | 18,7 – 26,0 | 17,4 – 23,5 | — | ТРТ133 | — | — |
| 28 | 23,8 – 32,0 | 21,9 – 29,7 | — | ТРТ134 | ТРТ134 | — |
| 35 | 29,8 – 40,0 | 27,5 – 37,3 | — | ТРТ135* | ТРТ135 | — |
| 45 | 38,3 – 51,7 | 35,3 – 47,7 | — | — | ТРТ136 | — |
| 56 | 47,6 – 64,4 | 43,9 – 59,5 | — | — | ТРТ137 | ТРТ137 |
| 71 | 60,4 – 81,6 | 55,5 – 75,0 | — | — | ТРТ138* | ТРТ138 |
| 90 | 76,5 – 103,6 | 70,9 – 95,8 | — | — | — | ТРТ139 |
| 110 | 93,5 – 126,5 | 86,3 – 117,0 | — | — | — | ТРТ141* |
| 140 | 119,0 – 161,0 | 107,5 – 145,0 | — | — | — | ТРТ142* |
* Предельное значение номинального тока несрабатывания реле, соответствующее крайнему (плюсовому и минусовому) положению регулятора уставки реле для пускателя любой величины, выбирать не более номинального рабочего тока.
Габаритные, установочные размеры и масса пускателя

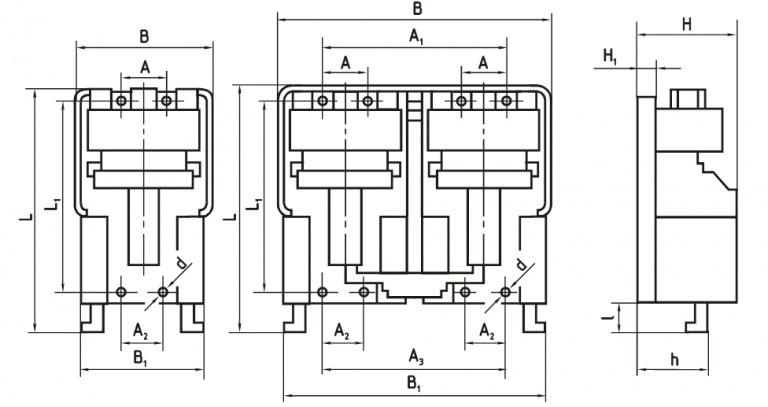

Пускатели открытого нереверсивного и реверсивного исполнений
| Тип пускателя | А | А1 | А2 | А3 | В | В1 | L | L1 | Н | Н1 | d | l | h | Масса, |
| кг | ||||||||||||||
| ПММ 1010 | 72±0,5 | — | 60±0,5 | — | 147 | 135 | 223 | 190±0,5 | 121 | 10 | 6,5 | — | — | 3,75 |
| ПММC 1010 | 4,05 | |||||||||||||
| ПММ 2010 | 53,5±0,5 | — | 70±0,5 | — | 179 | 165 | 290 | 239±0,5 | 133 | 22 | 8 | 10 | 62 | 4,58 |
| ПММC 2010 | 5,87 | |||||||||||||
| ПММ 3010 | 132±0,5 | — | 90±0,5 | — | 217 | 195 | 315 | 255±0,5 | 138 | 25 | 9 | 28 | 68 | 8,8 |
| ПММC 3010 | 9,5 | |||||||||||||
| ПММ 4010 | 134±0,5 | — | 110±0,5 | — | 245 | 210 | 400 | 295±0,5 | 167 | 32 | 9 | 47 | 85 | 12,6 |
| ПММC 4010 | 13 | |||||||||||||
| ПММ 1020 | 72,0±0,5 | 207±1,0 | 60±0,5 | 195±1 | 282 | 270 | 245 | 190±0,5 | 121 | 10 | 8 | — | — | 6,6 |
| ПММC 1020 | 7,13 | |||||||||||||
| ПММ 2020 | 53,5±0,5 | 238,5±1,0 | 70±0,5 | 255±1 | 374 | 360 | 305 | 239±0,5 | 133 | 22 | 8 | 10 | 62 | 9,1 |
| ПММC 2020 | 9,57 | |||||||||||||
| ПММ 3020 | 132±0,5 | 347±1,0 | 90±0,5 | 305±1 | 442 | 410 | 330 | 255±0,5 | 138 | 25 | 9 | 28 | 68 | 16,5 |
| ПММC 3020 | 17,8 | |||||||||||||
| ПММ 4020 | 134±0,5 | 364±1,0 | 110±0,5 | 340±1 | 475 | 440 | 410 | 295±0,5 | 200 | 32 | 9 | 47 | 85 | 24,2 |
* Размеры в мм

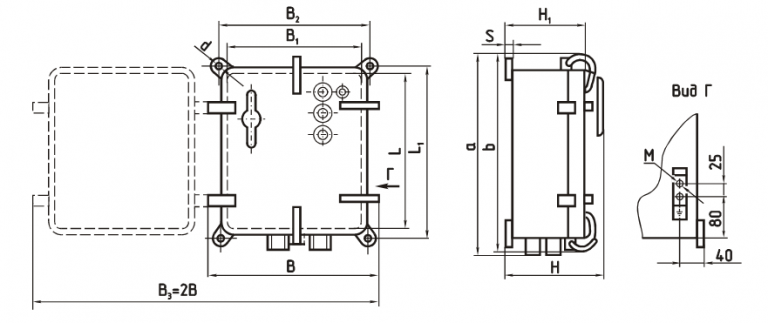

Габаритные, установочные размеры и масса пускателя

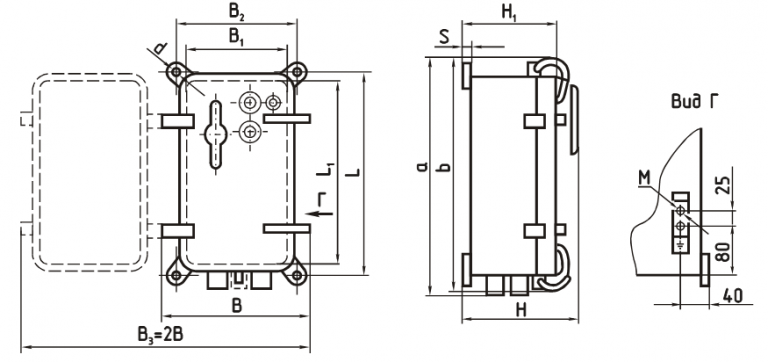

Пускатели закрытого не реверсивного исполнения
а – L2 для водозащищенного исполнения;
b – L2 для брызгозащищенного исполнения.
| Тип | В3 | В | В1 | В2 | L | L1 | L2 | Н | Н1 | d | М | S | Масса, |
| пускателя | кг | ||||||||||||
| ПММ 1111 | 496 | 248 | 179 | 188±1 | 369±1 | 360 | 394 | 174 | 144 | 10 | М6 | 4 | 10,4 |
| ПММ 1112 | |||||||||||||
| ПММ 1211 | 432 | 10,9 | |||||||||||
| ПММ 1212 | |||||||||||||
| ПММ 2111 | 600 | 300 | 230 | 239±1 | 394±1 | 385 | 419 | 182 | 152 | 12 | 4 | 13 | |
| ПММ 2112 | |||||||||||||
| ПММ 2211 | 14,3 | ||||||||||||
| ПММ 2212 | |||||||||||||
| ПММ 3111 | 684 | 342 | 271 | 281±1 | 440±1 | 430 | 465 | 204 | 174 | 12 | М10 | 4 | 20,6 |
| ПММ 3112 | |||||||||||||
| ПММ 3211 | 22,4 | ||||||||||||
| ПММ 3212 | |||||||||||||
| ПММ 4111 | 350 | 280 | 290±1 | 534±1 | 524 | 560 | 240 | 210 | 12 | 4 | 27,7 | ||
| ПММ 4112 | 700 | ||||||||||||
| ПММ 4211 | 30,1 | ||||||||||||
| ПММ 4212 | |||||||||||||
| ПММ 1113 | 530 | 265 | 196 | 205±1 | 457±1 | 448 | 482 | 195 | 159 | 10 | М6 | 4 | 13,3 |
| ПММ 1114 | |||||||||||||
| ПММ 1213 | 13,9 | ||||||||||||
| ПММ 1214 | |||||||||||||
| ПММ 2113 | 660 | 330 | 260 | 270±1 | 530±1 | 520 | 555 | 269 | 177 | 12 | 22,5 | ||
| ПММ 2114 | 4 | ||||||||||||
| ПММ 2213 | 24,3 | ||||||||||||
| ПММ 2214 | |||||||||||||
| ПММ 3113 | 780 | 390 | 320 | 330±1 | 590±1 | 580 | 615 | 288 | 195 | 12 | М10 | 4 | 29,4 |
| ПММ 3114 | |||||||||||||
| ПММ 3213 | 32 | ||||||||||||
| ПММ 3214 | |||||||||||||
| ПММ 4113 | 890 | 445 | 375 | 385±1 | 725±1 | 715 | 770 | 376 | 278 | 15 | 6 | 55,1 | |
| ПММ 4114 | |||||||||||||
| ПММ 4213 | 56,2 | ||||||||||||
| ПММ 4214 |
- размеры в мм.
Габаритные, установочные размеры и масса пускателя
Пускатели закрытого реверсивного исполнения
а – L2 для водозащищенного исполнения;
b – L2 для брызгозащищенного исполнения.
| Тип | В3 | В | В1 | В2 | L | L1 | L2 | Н | Н1 | d | М | S | Масса, кг |
| пускателя | |||||||||||||
| ПММ 1121 | 800 | 400 | 330 | 339±1 | 347±1 | 338 | 372 | 174 | 144 | 10 | М6 | 4 | 16,2 |
| ПММ 1122 | |||||||||||||
| ПММ 1221 | 16,75 | ||||||||||||
| ПММ 1222 | |||||||||||||
| ПММ 2121 | 920 | 460 | 390 | 400±1 | 410±1 | 400 | 435 | 182 | 152 | 12 | 4 | 23 | |
| ПММ 2122 | |||||||||||||
| ПММ 2221 | 24,2 | ||||||||||||
| ПММ 2222 | |||||||||||||
| ПММ 3121 | 1070 | 535 | 464 | 474±1 | 440±1 | 430 | 485 | 204 | 174 | 15 | М10 | 6 | 34,7 |
| ПММ 3122 | |||||||||||||
| ПММ 3221 | 36,5 | ||||||||||||
| ПММ 3222 | |||||||||||||
| ПММ 4121 | 1184 | 592 | 520 | 531±1 | 545±1 | 534 | 589 | 262 | 232 | 15 | 6 | 58,1 | |
| ПММ 4122 | |||||||||||||
| ПММ 4221 | 60,5 | ||||||||||||
| ПММ 4222 | |||||||||||||
| ПММ 1123 | 826 | 413 | 344 | 353±1 | 389±1 | 380 | 414 | 195 | 159 | 10 | М6 | 4 | 18,6 |
| ПММ 1124 | |||||||||||||
| ПММ 1223 | 19,2 | ||||||||||||
| ПММ 1224 | |||||||||||||
| ПММ 2123 | 950 | 475 | 405 | 415±1 | 515±1 | 505 | 540 | 269 | 177 | 12 | 4 | 31,1 | |
| ПММ 2124 | |||||||||||||
| ПММ 2223 | 32,9 | ||||||||||||
| ПММ 2224 | |||||||||||||
| ПММ 3123 | 1084 | 542 | 470 | 481±1 | 553±1 | 542 | 598 | 288 | 195 | 15 | М10 | 6 | 45,4 |
| ПММ 3124 | |||||||||||||
| ПММ 3223 | 48 | ||||||||||||
| ПММ 3224 |
Примечания:
1. В брызгозащищенных исполнениях сальники отсутствуют. Ввод кабелей производится через отверстия, предусмотренные в нижней части кожуха.
2. Все размеры даны номинальные.
3. Количество замков указано на чертеже условно.
4. Размеры для водозащищенных пускателей заданы с учетом закладки уплотнительной массы при монтаже.
5. Масса пускателей дана наибольшая.
6. Размеры l и h определяют свободное пространство при откинутой подвижной системе.
7. Размер В3 – определяет зону обслуживания.
Схемы электрические принципиальные

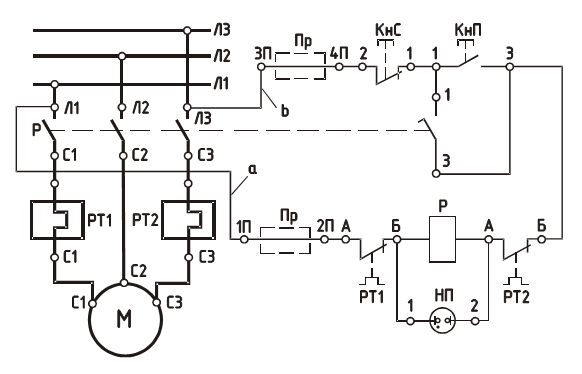

Не реверсивные пускатели исполнений:
1010, 1111, 1112, 1211, 1212, 2010,2111, 2112, 2211, 2212, 3010,
3111, 3112, 3211, 3212, 4010, 4111, 4112, 4211, 4212.

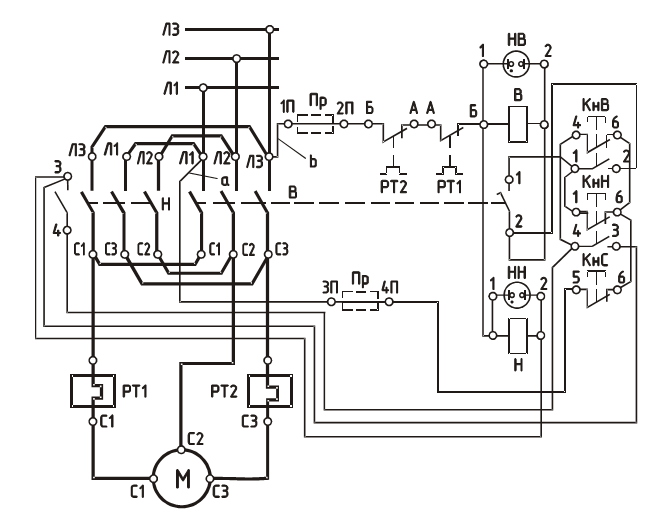

Пускатели реверсивные исполнений:
1020, 1121,1122,1221,1222.
На другие типы пускателей схемы электрические принципиальные и схемы соединений указаны в Технических условиях.
Морские пускатели ПММ 1-й величины с номинальным током 25А
| Наименование | Описание |
|---|---|
| ПММ1010, ПММC1010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1111, ПММC1111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1112, ПММC1112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1113, ПММC1113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1114, ПММC1114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1115, ПММC1115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1211, ПММC1211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1212, ПММC1212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1213, ПММC1213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1214, ПММC1214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1215, ПММC1215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ1020, ПММC1020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1121, ПММC1121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1122, ПММC1122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1123, ПММC1123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1124, ПММC1124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1221, ПММC1221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1222, ПММC1222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1223, ПММC1223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
| ПММ1224, ПММC1224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
Морские пускатели ПММ 2-й величины с номинальным током 50А
| Наименование | Описание |
|---|---|
| ПММ2010, ПММC2010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2111, ПММC2111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2112, ПММC2112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2113, ПММC2113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2114, ПММC2114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2115, ПММC2115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ2211, ПММC2211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2212, ПММC2212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2213, ПММC2213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПММ2214, ПММC2214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПММ2215, ПММC2215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ2020, ПММC2020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2121, ПММC2121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2122, ПММC2122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2123, ПММC2123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2124, ПММC2124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2221, ПММC2221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2222, ПММC2222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2223, ПММC2223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ2224, ПММC2224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
Морские пускатели ПММ 3-й величины с номинальным током 100А
| Наименование | Описание |
|---|---|
| ПММ3010, ПММC3010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3111, ПММC3111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3112, ПММC3112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3113, ПММC3113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3114, ПММC3114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3115, ПММC3115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3211, ПММC3211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3212, ПММC3212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3213, ПММC3213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3214, ПММC3214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3215, ПММC3215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ3020, ПММC3020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3121, ПММC3121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3122, ПММC3122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3123, ПММC3123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3124, ПММC3124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3221, ПММC3221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3222, ПММC3222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3223, ПММC3223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ3224, ПММC3224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
Морские пускатели ПММ 4-й величины с номинальным током 150А
| Наименование | Описание |
|---|---|
| ПММ4010, ПММC4010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4111, ПММC4111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4112, ПММC4112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4113, ПММC4113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4114, ПММC4114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4115, ПММC4115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4211, ПММC4211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4212, ПММC4212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4213, ПММC4213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4214, ПММC4214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4215, ПММC4215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПММ4020, ПММC4020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4121, ПММC4121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4122, ПММC4122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4123, ПММC4123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4124, ПММC4124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4221, ПММC4221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4222, ПММC4222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4223, ПММC4223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПММ4224, ПММC4224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
