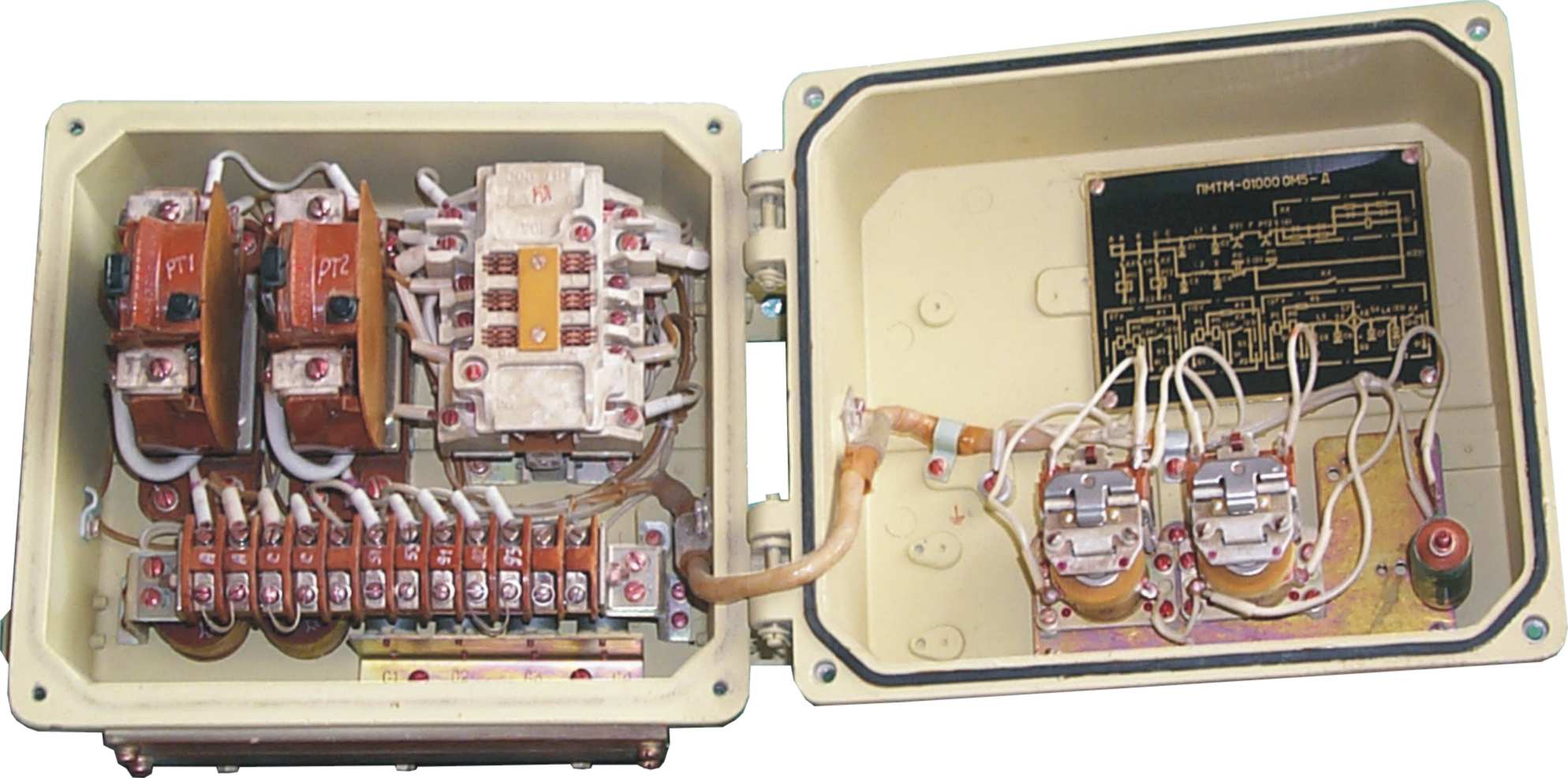

Пускатели магнитные серии ПМТМ-Д



Пускатели ПМТМ – предназначены для прямого пуска, остановки, защиты от недопустимых перегрузок и нулевой защиты асинхронных электродвигателей с короткозамкнутым ротором.

Предназначены для эксплуатации:

  • на надводных и подводных судах;
  • в шахтах (в составе горного оборудования);
  • на металлургическом и других производствах.

Номинальный ток пускателя 10А.
Пусковой ток не должен превышать 70А.
Напряжение цепи управления – 127, 220, 380В (частота – 50, 400 Гц).
Вид климатического исполнения: ОМ5 – для районов с морским климатом (5 категория размещения).

Пускатели обеспечивают устойчивую и надежную работу при следующих условиях :

  • температура окружающей среды от минус 40℃ до плюс 45℃. Допускается работа пускателей
    при температуре 50℃, а также пускатели должны допускать эпизодически до 5 раз в год
    кратковременную, до 2 часов, работу при температуре окружающей среды до 60℃;
  • относительная влажность окружающей среды до 98%;
  • качка до 45° с периодом 3-14 с;
  • давление окружающей среды 600-1140 мм.рт. ст.;

Пускатели сохраняют включенное положение в диапазоне рабочих температур:

  • при изменении напряжения питающей сети на плюс 5% и частоты на минус 4% и плюс 2% от
    номинального значения длительно;
  • при изменении напряжения питающей сети на минус 13% и плюс 8% и частоты на минус 5% и
    плюс 4% повторно-кратковременно;
  • при провалах напряжения на 25% и частоты на 7% и всплесках напряжения на 13% и частоты
    на 4% кратковременно длительностью до 5 c;

Пускатели обеспечивают четкое и надежное включение :

  • при напряжении 60% номинального в холодном состоянии;
  • при напряжении 85% номинального и втягивающих катушках, нагретых до установившейся
    температуры при 105% номинального напряжения.

Напряжение цепи управления, при котором начинается отпадание якоря линейного контактора, не превышает 70% номинального напряжения.

Структура условного обозначения пускателей

1 2 3 4 5 6 7 8 9 10 11 12
П М Т М 1 ОМ 5 Д



1 — Пускатель

2 — Магнитный

3 — Трехфазный

4 — Морской

5 — Исполнение:

  •     — морское (не проставляется)
  • М — специального назначения

6 — Одно-сетевой, не реверсивный, номинальный ток 10А.

7 — Напряжение сети дистанционного управления:

  • 0 — без импульсного управления
  • 1 — 27 В — постоянного тока
  • 2 — 110 В — постоянного тока
  • 3 — 127 В переменного тока частоты 50-400Гц

8 — Напряжение цепей управления:

  • 1 — 127 В частота 50 Гц
  • 2 — 220 В частота 50 Гц
  • 3 — 380 В частота 50 Гц
  • 4 — 127 В частота 400 Гц
  • 5 — 220 В частота 400 Гц
  • 6 — 380 В частота 400 Гц

9 — Исполнение:

  •  1 — каплезащищенное с самовозвратом
  •  2 — каплезащищенное с ручным возвратом
  •  3 — водозащищенное с самовозвратом
  •  4 — водозащищенное с ручным возвратом

10 — Климатическое исполнение

11 — Категория размещения

12 — Доработанные до требований заказчика

Структура условного обозначения дистанционного поста управления

1 2 3 4 5 6
ДПУ ОМ 5 Д



1 — ДПУ — Дистанционный пульт управления

2 — Исполнение:

  • 1 — водозащищенное
  • 2 — каплезащищенное

3 — Напряжение цепи дистанционного управления:

  • 1 — 27 В постоянного тока
  • 2 — 110 В постоянного тока
  • 3 — 127 В переменного тока 50-400 Гц

4 — Климатическое исполнение

5 — Категория размещения

6 — Доработанные до требований заказчика

Основные технические данные

Серия, тип, марка, климатическое исполнение изделия Частота
цепи
управления,
Гц
Напряжение
цепи
управления,
В
Напряжение цепи дистанционного управления, В Масса, кг
постоянный ток переменный ток
Каплезащищенное исполнение  пускателей
ПМТМ-01011 ОМ5-Д 50 127 12
ПМТМ-01012 ОМ5-Д 50 127 12
ПМТМ-01021 ОМ5-Д 50 220 12
ПМТМ-01022 ОМ5-Д 50 220 12
ПМТМ-01031 ОМ5-Д 50 380 12
ПМТМ-01032 ОМ5-Д 50 380 12
ПМТМ-01111 ОМ5-Д 50 127 27 12
ПМТМ-01112 ОМ5-Д 50 127 27 12
ПМТМ-01121 ОМ5-Д 50 220 27 12
ПМТМ-01122 ОМ5-Д 50 220 27 12
ПМТМ-01131 ОМ5-Д 50 380 27 12
ПМТМ-01132 ОМ5-Д 50 380 27 12
ПМТМ-01141 ОМ5-Д 400 127 27 12
ПМТМ-01142 ОМ5-Д 400 127 27 12
ПМТМ-01151 ОМ5-Д 400 220 27 12
ПМТМ-01152 ОМ5-Д 400 220 27 12
ПМТМ-01161 ОМ5-Д 400 380 27 12
ПМТМ-01162 ОМ5-Д 400 380 27 12
ПМТМ-01211 ОМ5-Д 50 127 110 12
ПМТМ-01212 ОМ5-Д 50 127 110 12
ПМТМ-01221 ОМ5-Д 50 220 110 12
ПМТМ-01222 ОМ5-Д 50 220 110 12
ПМТМ-01231 ОМ5-Д 50 380 110 12
ПМТМ-01232 ОМ5-Д 50 380 110 12
ПМТМ-01241 ОМ5-Д 400 127 110 12
ПМТМ-01242 ОМ5-Д 400 127 110 12
ПМТМ-01251 ОМ5-Д 400 220 110 12
ПМТМ-01252 ОМ5-Д 400 220 110 12
ПМТМ-01261 ОМ5-Д 400 380 110 12
ПМТМ-01262 ОМ5-Д 400 380 110 12
ПМТМ-01311 ОМ5-Д 50 127 127 12
ПМТМ-01312 ОМ5-Д 50 127 127 12
ПМТМ-01321 ОМ5-Д 50 220 127 12
ПМТМ-01322 ОМ5-Д 50 220 127 12
ПМТМ-01331 ОМ5-Д 50 380 127 12
ПМТМ-01332 ОМ5-Д 50 380 127 12
ПМТМ-01341 ОМ5-Д 400 127 127 12
ПМТМ-01342 ОМ5-Д 400 127 127 12
ПМТМ-01351 ОМ5-Д 400 220 127 12
ПМТМ-01352 ОМ5-Д 400 220 127 12
ПМТМ-01361 ОМ5-Д 400 380 127 12
ПМТМ-01362 ОМ5-Д 400 380 127 12
Водозащищенное исполнение пускателей
ПМТМ-01013 ОМ5-Д 50 127 12
ПМТМ-01014 ОМ5-Д 50 127 12
ПМТМ-01023 ОМ5-Д 50 220 12
ПМТМ-01024 ОМ5-Д 50 220 12
ПМТМ-01033 ОМ5-Д 50 380 12
ПМТМ-01034 ОМ5-Д 50 380 12
ПМТМ-01113 ОМ5-Д 50 127 27 12
ПМТМ-01114 ОМ5-Д 50 127 27 12
ПМТМ-01123 ОМ5-Д 50 220 27 12
ПМТМ-01124 ОМ5-Д 50 220 27 12
ПМТМ-01133 ОМ5-Д 50 380 27 12
ПМТМ-01134 ОМ5-Д 50 380 27 12
ПМТМ-01143 ОМ5-Д 400 127 27 12
ПМТМ-01144 ОМ5-Д 400 127 27 12
ПМТМ-01153 ОМ5-Д 400 220 27 12
ПМТМ-01154 ОМ5-Д 400 220 27 12
ПМТМ-01163 ОМ5-Д 400 380 27 12
ПМТМ-01164 ОМ5-Д 400 380 27 12
ПМТМ-01213 ОМ5-Д 50 127 110 12
ПМТМ-01214 ОМ5-Д 50 127 110 12
ПМТМ-01223 ОМ5-Д 50 220 110 12
ПМТМ-01224 ОМ5-Д 50 220 110 12
ПМТМ-01233 ОМ5-Д 50 380 110 12
ПМТМ-01234 ОМ5-Д 50 380 110 12
ПМТМ-01243 ОМ5-Д 400 127 110 12
ПМТМ-01244 ОМ5-Д 400 127 110 12
ПМТМ-01253 ОМ5-Д 400 220 110 12
ПМТМ-01254 ОМ5-Д 400 220 110 12
ПМТМ-01263 ОМ5-Д 400 380 110 12
ПМТМ-01264 ОМ5-Д 400 380 110 12
ПМТМ-01313 ОМ5-Д 50 127 127 12
ПМТМ-01314 ОМ5-Д 50 127 127 12
ПМТМ-01323 ОМ5-Д 50 220 127 12
ПМТМ-01324 ОМ5-Д 50 220 127 12
ПМТМ-01333 ОМ5-Д 50 380 127 12
ПМТМ-01334 ОМ5-Д 50 380 127 12
ПМТМ-01343 ОМ5-Д 400 127 127 12
ПМТМ-01344 ОМ5-Д 400 127 127 12
ПМТМ-01353 ОМ5-Д 400 220 127 12
ПМТМ-01354 ОМ5-Д 400 220 127 12
ПМТМ-01363 ОМ5-Д 400 380 127 12
ПМТМ-01364 ОМ5-Д 400 380 127 12
Пускатели с дистанционным постом управления каплезащищенного исполнения
ПМТМ-01111 ОМ5-Д с ДПУ-21 ОМ5-Д 50 127 27 15,4
ПМТМ-01112 ОМ5-Д с ДПУ-21 ОМ5-Д 50 127 27 15,4
ПМТМ-01121 ОМ5-Д с ДПУ-21 ОМ5-Д 50 220 27 15,4
ПМТМ-01122 ОМ5-Д с ДПУ-21 ОМ5-Д 50 220 27 15,4
ПМТМ-01131 ОМ5-Д с ДПУ-21 ОМ5-Д 50 380 27 15,4
ПМТМ-01132 ОМ5-Д с ДПУ-21 ОМ5-Д 50 380 27 15,4
ПМТМ-01141 ОМ5-Д с ДПУ-21 ОМ5-Д 400 127 27 15,4
ПМТМ-01142 ОМ5-Д с ДПУ-21 ОМ5-Д 400 127 27 15,4
ПМТМ-01151 ОМ5-Д с ДПУ-21 ОМ5-Д 400 380 27 15,4
ПМТМ-01152 ОМ5-Д с ДПУ-21 ОМ5-Д 400 380 27 15,4
ПМТМ-01211 ОМ5-Д с ДПУ-22 ОМ5-Д 50 127 110 15,4
ПМТМ-01212 ОМ5-Д с ДПУ-22 ОМ5-Д 50 127 110 15,4
ПМТМ-01221 ОМ5-Д с ДПУ-22 ОМ5-Д 50 220 110 15,4
ПМТМ-01222 ОМ5-Д с ДПУ-22 ОМ5-Д 50 220 110 15,4
ПМТМ-01231 ОМ5-Д с ДПУ-22 ОМ5-Д 50 380 110 15,4
ПМТМ-01232 ОМ5-Д с ДПУ-22 ОМ5-Д 50 380 110 15,4
ПМТМ-01241 ОМ5-Д с ДПУ-22 ОМ5-Д 400 127 110 15,4
ПМТМ-01242 ОМ5-Д с ДПУ-22 ОМ5-Д 400 127 110 15,4
ПМТМ-01251 ОМ5-Д с ДПУ-22 ОМ5-Д 400 220 110 15,4
ПМТМ-01252 ОМ5-Д с ДПУ-22 ОМ5-Д 400 220 110 15,4
ПМТМ-01261 ОМ5-Д с ДПУ-22 ОМ5-Д 400 380 110 15,4
ПМТМ-01262 ОМ5-Д с ДПУ-22 ОМ5-Д 400 380 110 15,4
ПМТМ-01311 ОМ5-Д с ДПУ-23 ОМ5-Д 50 127 127 15,4
ПМТМ-01312 ОМ5-Д с ДПУ-23 ОМ5-Д 50 127 127 15,4
ПМТМ-01321 ОМ5-Д с ДПУ-23 ОМ5-Д 50 220 127 15,4
ПМТМ-01322 ОМ5-Д с ДПУ-23 ОМ5-Д 50 220 127 15,4
ПМТМ-01331 ОМ5-Д с ДПУ-23 ОМ5-Д 50 380 127 15,4
ПМТМ-01332 ОМ5-Д с ДПУ-23 ОМ5-Д 50 380 127 15,4
ПМТМ-01341 ОМ5-Д с ДПУ-23 ОМ5-Д 400 127 127 15,4
ПМТМ-01342 ОМ5-Д с ДПУ-23 ОМ5-Д 400 127 127 15,4
ПМТМ-01351 ОМ5-Д с ДПУ-23 ОМ5-Д 400 220 127 15,4
ПМТМ-01352 ОМ5-Д с ДПУ-23 ОМ5-Д 400 220 127 15,4
ПМТМ-01361 ОМ5-Д с ДПУ-23 ОМ5-Д 400 380 127 15,4
ПМТМ-01362 ОМ5-Д с ДПУ-23 ОМ5-Д 400 380 127 15,4
Пускатели с дистанционным постом управления  водозащищенного исполнения
ПМТМ-01113 ОМ5-Д с ДПУ-11 ОМ5-Д 50 127 27 15,4
ПМТМ-01114 ОМ5-Д с ДПУ-11 ОМ5-Д 50 127 27 15,4
ПМТМ-01123 ОМ5-Д с ДПУ-11 ОМ5-Д 50 220 27 15,4
ПМТМ-01124 ОМ5-Д с ДПУ-11 ОМ5-Д 50 220 27 15,4
ПМТМ-01133 ОМ5-Д с ДПУ-11 ОМ5-Д 50 380 27 15,4
ПМТМ-01134 ОМ5-Д с ДПУ-11 ОМ5-Д 50 380 27 15,4
ПМТМ-01143 ОМ5-Д с ДПУ-11 ОМ5-Д 400 127 27 15,4
ПМТМ-01144 ОМ5-Д с ДПУ-11 ОМ5-Д 400 127 27 15,4
ПМТМ-01153 ОМ5-Д с ДПУ-11 ОМ5-Д 400 220 27 15,4
ПМТМ-01154 ОМ5-Д с ДПУ-11 ОМ5-Д 400 220 27 15,4
ПМТМ-01163 ОМ5-Д с ДПУ-11 ОМ5-Д 400 380 27 15,4
ПМТМ-01164 ОМ5-Д с ДПУ-11 ОМ5-Д 400 380 27 15,4
ПМТМ-01213 ОМ5-Д с ДПУ-12 ОМ5-Д 50 127 110 15,4
ПМТМ-01114 ОМ5-Д с ДПУ-12 ОМ5-Д 50 127 110 15,4
ПМТМ-01223 ОМ5-Д с ДПУ-12 ОМ5-Д 50 220 110 15,4
ПМТМ-01124 ОМ5-Д с ДПУ-12 ОМ5-Д 50 220 110 15,4
ПМТМ-01233 ОМ5-Д с ДПУ-12 ОМ5-Д 50 380 110 15,4
ПМТМ-01134 ОМ5-Д с ДПУ-12 ОМ5-Д 50 380 110 15,4
ПМТМ-01243 ОМ5-Д с ДПУ-12 ОМ5-Д 400 127 110 15,4
ПМТМ-01244 ОМ5-Д с ДПУ-12 ОМ5-Д 400 127 110 15,4
ПМТМ-01253 ОМ5-Д с ДПУ-12 ОМ5-Д 400 220 110 15,4
ПМТМ-01254 ОМ5-Д с ДПУ-12 ОМ5-Д 400 220 110 15,4
ПМТМ-01263 ОМ5-Д с ДПУ-12 ОМ5-Д 400 380 110 15,4
ПМТМ-01264 ОМ5-Д с ДПУ-12 ОМ5-Д 400 380 110 15,4
ПМТМ-01313 ОМ5-Д с ДПУ-13 ОМ5-Д 50 127 127 15,4
ПМТМ-01314 ОМ5-Д с ДПУ-13 ОМ5-Д 50 127 127 15,4
ПМТМ-01323 ОМ5-Д с ДПУ-13 ОМ5-Д 50 220 127 15,4
ПМТМ-01324 ОМ5-Д с ДПУ-13 ОМ5-Д 50 220 127 15,4
ПМТМ-01333 ОМ5-Д с ДПУ-13 ОМ5-Д 50 380 127 15,4
ПМТМ-01334 ОМ5-Д с ДПУ-13 ОМ5-Д 50 380 127 15,4
ПМТМ-01343 ОМ5-Д с ДПУ-13 ОМ5-Д 400 127 127 15,4
ПМТМ-01344 ОМ5-Д с ДПУ-13 ОМ5-Д 400 127 127 15,4
ПМТМ-01353 ОМ5-Д с ДПУ-13 ОМ5-Д 400 220 127 15,4
ПМТМ-01354 ОМ5-Д с ДПУ-13 ОМ5-Д 400 220 127 15,4
ПМТМ-01363 ОМ5-Д с ДПУ-13 ОМ5-Д 400 380 127 15,4
ПМТМ-01364 ОМ5-Д с ДПУ-13 ОМ5-Д 400 380 127 15,4



Примечание:

  • При заказе необходимо оговаривать комплектность поставки.
  • В комплектность входят:
    • пускатель
    • дистанционный пост управления, если это оговорено в заказе
    • одиночный комплект ЗИП, ели это оговорено в заказе ( за отдельную плату)
    • паспорт
    • техническое описание
    • инструкция по эксплуатации.
  • Групповой и ремонтный комплект ЗИП поставляются по особому заказу за отдельную плату.
