Пускатель ПМ12-160200
Пускатели ПМ12-160200 предназначены преимущественно для дистанционного пуска непосредственным подключением к сети, защиты от перегрузки и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Пускатели применяются в основном в стационарных установках в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц максимальной мощностью до 75 кВт при напряжении 380В, 90 кВт при напряжении 500В, 100 кВт при напряжении 660В.
Пускатели комплектуются тепловыми реле серии РТТ-326П на токи несрабатывания 50А, 63А, 80А, 100А, 125А, 160А.
Климатическое исполнение и категория размещения пускателей: УХЛ4, УЗ для поставок внутри страны и на экспорт в страны с умеренным климатом, ТЗ, О4 для поставок на экспорт в страны с тропическим климатом.
Номинальный ток контактов главной цепи - 160А;
Номинальный ток контактов вспомогательной цепи - 10А;
Номинальное напряжение включающей катушки, В:
- 24, 36, 40, 42, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660В частоты 50 Гц;
- 24, 36, 48, 110, 115, 220, 230, 380, 415, 440В частоты 60 Гц.
Механическая износостойкость при допустимой частоте, 2400 включений в час, должна соответствовать:
- исполнение "В" - 5 млн. циклов;
- исполнение "Б" - 5 млн. циклов;
- исполнение "А" - 10 млн. циклов.
Коммутационная износостойкость при допустимой частоте, 600 включений в час, должна соответствовать:
- исполнение "В" - 0,3 млн. циклов;
- исполнение "Б" - 0,75 млн. циклов;
- исполнение "А" - 1,5 млн. циклов.

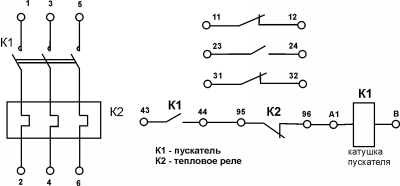

Принципиальная схема контактора:
Степень защиты - IP00;
Габаритные размеры:
- длина - 210 мм;
- ширина - 143 мм;
- высота - 139 мм.
Масса контактора - 4,6 кг.
