Реле тепловое РТТ-310П

ПМ12-100100 У3 Электротепловые токовые термобиметаллические реле РТТ-310П индивидуальной установки предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе, возникающих при выпадании одной из фаз. Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В. Применение несменяемых нагревательных элементов и ускоренное срабатывание при обрыве фазы и несимметрии в фазах повышают надежность защиты электродвигателей по сравнению с двухполюсными исполнениями. Данные тепловые реле имеют температурную компенсацию.

Климатическое исполнение и категория размещения реле: УХЛ4, для поставок внутри страны и на экспорт в страны с умеренным климатом, О4 для поставок на экспорт в страны с тропическим климатом.

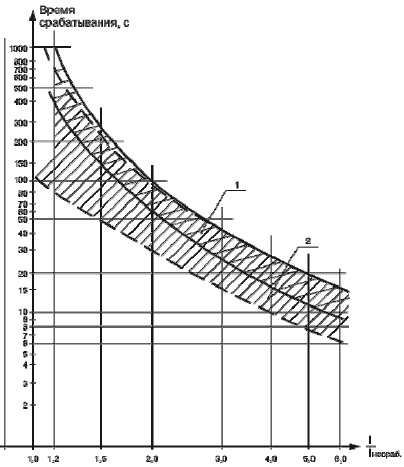

Кривые срабатывания

1 - Зона время токовых характеристик при трехполюсной работе реле.
2 - Зона время токовых характеристик при двухполюсной работе реле Верхние значения зоны соответствуют нижнему положению регулятора уставки,
нижние значения зоны соответствуют верхнему положению регулятора уставки.

Условия эксплуатации

Масса реле - 0,66 кг.
