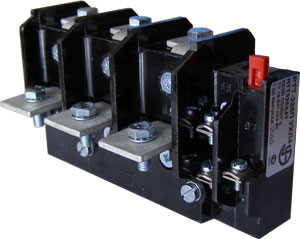

Реле тепловое РТТ-325П
Электротепловые токовые термобиметаллические реле РТТ-325П для установки на магнитные пускатели серии ПМ12 на токи до 125А, предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе, возникающих при выпадании одной из фаз. Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В. Применение несменяемых нагревательных элементов и ускоренное срабатывание при обрыве фазы и несимметрии в фазах повышают надежность защиты электродвигателей по сравнению с двухполюсными исполнениями. Данные тепловые реле имеют температурную компенсацию.
Климатическое исполнение и категория размещения реле: УХЛ4, для поставок внутри страны и на экспорт в страны с умеренным климатом, О4 для поставок на экспорт в страны с тропическим климатом.
- Номинальный ток реле - 160А;
- Номинальное напряжение главной цепи и контакта реле переменного тока частотой 50 и 60 Гц (В) - 660В;
- Номинальный ток контакта реле - 10А;
- Степень защиты - IP00;
- Диапазон регулирования номинального тока несрабатывания (А)
- 50A (42,5 ÷ 57,5)
- 63A (53,5 ÷ 72,3)
- 80A (68,0 ÷ 92,0)
- 100A (85,0 ÷ 115,0)
- Время срабатывания:
- 20 минут при токе 1,2хIn;
- 6 ÷ 14 секунд из холодного состояния 6 кратным номинальным током несрабатывания при любом положении регулятора уставки и температуре окружающего воздуха 20°С.
- Тип контакта:
- переключающий;
- Количество срабатываний при всех положениях регулятора уставки
- Не менее 3000
- Термическая стойкость реле
- 18хIn, 1с
- Установленная безотказная наработка реле по времени нахождения под током
- 30000 ч
Кривые срабатывания
1 - Зона время токовых характеристик при трехполюсной работе реле.
2 - Зона время токовых характеристик при двухполюсной работе реле Верхние значения зоны соответствуют нижнему положению регулятора уставки,
нижние значения зоны соответствуют верхнему положению регулятора уставки.
Условия эксплуатации
- Температура окружающей среды °С
- от 40 до +55
- Относительная влажность воздуха
- не более 90 % C при + 20°С
- не более 50 % C при + 40°С
- Высота над уровнем моря
- до 2000 м
- до 4300 м при Un=380В, In несраб.=0,9хIn несрабатывания
- Среда эксплуатации
- Не содержащая агрессивных газов взрывоопасных смесей, пыли, паров
- Воздействие многократных ударных нагрузок
- с ускорением 29,4 м/с2 при длительности удара 2 ÷ 20 мс
- Вибрация мест крепления реле
- В диапазоне частот 1 ÷ 100 Гц при ускорении 1g
- Рабочее положение
- Установка на вертикальной плоскости с допустимым отклонением +15°
- Габаритные размеры:
- длина - 70,5 мм;
- ширина - 141 мм;
- высота - 91,5 мм.
Масса реле - 0,65 кг.
